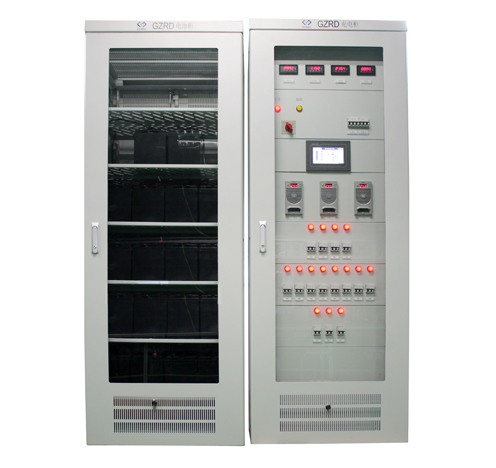

任達微監控直流屏設計參照了電力部《DL/T5044-2004》、《JB/5777.2-2002》及《JB/5777.3-2002》等相關技術標準制 作，能可靠滿足輸配電系統正常或非正常狀態下的直流控制電源和高低壓開關分合閘的供電需求。它廣泛適用于500KV以下的變配電站和60萬KW以下發電廠 的直流操作電源需求。

任達微監控直流屏使用領域:冶金、自動控制、繼電保護、變電站、賓館大廈變配電等。

系統特點

高可靠性：

采用開關電源的模塊化設計，N+1熱備份。

充電模塊可以帶電熱插拔，平均維護時間大幅度減少。

動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。

硬件低差自主均流技術，模塊間輸出電流******不平衡度優于5%。

可靠的防雷和電氣絕緣措施，選配的絕緣監測裝置能夠?qū)崟r(shí)監測系統絕緣情況，確保系統和人身安全。

系統設計采用IEC（國際電工委員會），UL等國際標準，可靠性與安全性有充分保證。

高智能化：

監控模塊采用大屏幕液晶漢字顯示，聲光告警。

可通過監控模塊進行系統各個部分的參數設置。模塊具有平滑調節輸出電壓和電流的功能，具備電池充電溫度補償功能。

具有多個擴展通訊口，可以接入多種外部智能設備（如電池測試儀、絕緣監測裝置等）。

現代電力電子與計算機網絡技術相結合，提供對電源系統的“遙測、遙控、遙信、遙調”的支持，實現無人值守。

蓄電池自動管理及保護，實時自動檢測蓄電池的端電壓、充電放電電流，并對蓄電池的均浮充電進行智能能控制，設有電池過欠壓和充電過流聲光告警。

系統采用監控裝置內置絕緣監察、電池檢測、接地選線、電池活化、硅鏈調壓、中央信號等功能單元，大大方便用戶使用；

系統采用獨有的“一線通”接線技術，大大方便大容量直流系統的屏內接線，方便用戶維護。

● 充電模塊采用自然冷卻方式，平均無故障時間大幅提高，而且可用于環境相對惡劣的場所；

● 充電模塊可帶電插拔，平均維修時間大幅減少；

● 采用國際最新軟開關技術，主要器件采用高質量的名牌產品；

● 硬件低差自主均流技術，模塊間輸出電流******不平衡度優于± 5%

● 可靠的防雷和高度的電氣絕緣防護措施，絕緣監測裝置實時監測系統絕緣情況，確保系統和人身安全；

●監控模塊采用大屏幕液晶觸摸屏顯示，真人語音告警；

●監控程序采用面向?qū)ο蟮脑O(shè)計思想,模塊化編程,有利于程序維護與升級；

● 可通過監控模塊進行系統各部分的參數設置,具有詳細的在線幫助功能；

● 具備平滑調節輸出電壓和電流，蓄電池自動溫度補償?shù)认冗M(jìn)功能；

● 現代電力電子技術與計算機技術相結合，實現對電源系統的“遙測、遙控、遙信、遙調”以及實現無人值守；

● 蓄電池自動管理及保護，實時自動監測蓄電池的端電壓，充、放電電流，并控制蓄電池的均充和浮充，設有電池過欠壓和充電過流聲光告警。

●裝置可通過公共電話線進行程序支持，實現遠程維護診斷。

任達微監控直流屏參數：

輸入電壓范圍：AC304~456V

輸入電網頻率：50HZ±10%

功率因數>0.95

效率>95%

輸出電壓：180V~286V連續可調

輸出電流：10~100%連續可調

波紋系數≤0.1%

均流特性充電模塊間電流不均衡度≤3%
