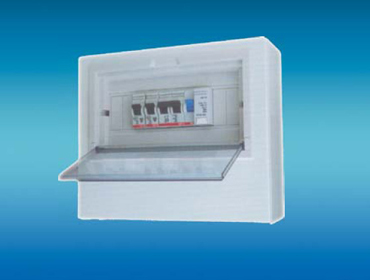

TSPS(R)系列配電箱

品牌：任達
型號：TSPS (R)
更新日期：2015/10/29

產品說明
適用范圍
產品特點
技術參數

1.產品概述

TSPS(R)配電箱全稱是TSPS(R)系列照明配電箱。TSPS(R)配電箱是在充分吸收行業內最新設計理念，并結廣泛的市場調查的基礎上，依據國際電工委員會IEC493-1研發而成。

本設備符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》、我國GB7251-1997《低壓開關設備和控制設備裝置》、以及CQC的CCC國家強制認證內容。

2.產品用途

作為50-60Hz的500V電壓以下，負載電流不大于100A單相及三相動力、照明、電動機電路控制、過載、漏電及短路保護之用。

3. 產品使用環境條件

（1）TSPS（R）配電箱安裝高度不超過海拔2500米；

（2）周圍介質溫度不超過40°以及不低于-20°；

（3）空氣相對溫度年平均不大于90%；

（4）無明顯激烈振動，沖擊和顛簸的場所；

（5）無爆炸危險的場所，且介質中無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃。

本設備適用于大型建筑、高層樓宇、醫院、劇院、體育場、地下設施、工礦企業等，作為50-60Hz的500V電壓以下，負載電流不大于100A單相及三相動力、照明、電動機電路控制、過載、漏電及短路保護之用。

1.TSPS（R）配電箱殼體采用1.0mm厚優質鍍鋅鋼板折彎點焊組成，噴涂色澤美觀的粉末涂料，配以ABS塑料面框和用于觀察箱內元件的透明面蓋，造型美觀大方，殼體上下兩側均沖有敲落孔，使進出線即可上進上出，也可上出下出，防護等級達到IP20。

2.TSPS（R）配電箱可安裝MG、ABB、西門子等系列模數為18mm的微型斷路器。安裝導軌及持件同殼體之間采用獨特的連接方式，使得安裝導軌連同斷路器一起可以轉動。這一結構使用戶接線非常方便，且縮小了配電箱的體積，降低成本。

3.TSPS（R）配電箱用于50-60赫茲500伏以下，負載電流不大于100A單相及三相動力、照明、電動機線路的控制、過載、漏電及短路保護。

4.本設備IP等級為IP40，并可以按需要更改IP方案。

配電箱內配有與輸出回路--對應的中性線端子和接地保護線端子。

TSPS（R）配電箱箱體標準規格分別為7位、10位、12位、16位、20位，每一單極開關占一位，雙極漏電開開關占四位，四級漏電開關占八位，在此范圍以外按非標制作。
